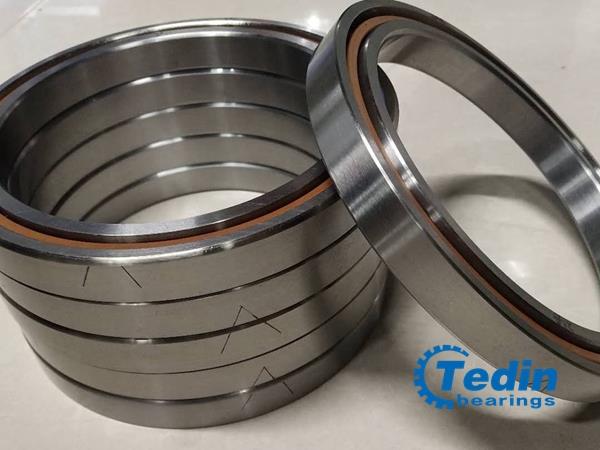

719 Seri Bantalan Bola Kontak Sudut

Bantalan bola kontak sudut seri 719 sangat cocok untuk aplikasi dengan persyaratan kekakuan tinggi karena mengandung jumlah bola terbesar relatif terhadap diameter dalamnya dan dapat mengakomodasi diameter poros terbesar relatif terhadap diameter luarnya. Kedua karakteristik ini sangat penting untuk kekakuan sistem. Dengan bertambahnya diameter poros, kekakuan poros meningkat, dan dengan bertambahnya jumlah bola, kekakuan bantalan juga meningkat.

719 series Angular Contact Ball Bearings

Seperti yang ditunjukkan pada struktur di atas:

Seri 719 adalah seri ultra-ringan di antara bantalan bola kontak sudut;

Seri 70 adalah seri ringan di antara bantalan bola kontak sudut;

Seri 72 adalah seri penguatan di antara bantalan bola kontak sudut;

Aplikasi:

Menurut kondisi kerja yang berbeda, dapat dikombinasikan dalam banyak cara untuk mendapatkan daya dukung beban radial dan aksial yang berbeda, dan memenuhi persyaratan kecepatan tinggi, diameter dan kekakuan tinggi aksial. Oleh karena itu, ini banyak digunakan dalam poros peralatan mesin presisi.

719 atau 70 bantalan seri harus dipilih ketika kecepatan putar tinggi atau ruang pemasangan radial kecil; untuk beban berat dan kecepatan yang relatif rendah, 72 bantalan seri lebih cocok.

Ketik Nomor	Ukuran					Peringkat Beban Dasar		Bobot	Ukuran Instalasi:				Membatasi Kecepatan
	mm					kn		kg	mm				r/mnt
	d	D	B	sedikit	hmin	Cr	Kor	kg	da	dan	Ta	ra1	Gemuk	Minyak
71920	100	140	20	1.1	0.6	60.6	65.5	0.8	106	134	1	1	8500	14000
71922	110	150	20	1.1	0.6	62.4	72	0.86	116	144	1	1	8000	13000
71924	120	150	20	1.1	0.6	24.7	25.5	1.15	116	144	1	1	10000	15000
71926	130	180	24	1.5	0.6	92.3	108	1.55	137	173	1.5	1.5	7000	11000
71928	140	190	24	1.5	0.6	95.6	116	1.65	147	183	1.5	1.5	6700	10000
71930	150	210	28	2	1	90	120	3	160	200	2	1	6300	9500
71932	160	220	28	2	1	109	129	3	170	210	2	1	6000	9000
71934	170	230	28	2	1	110	140	3.3	179	221	2	2	5600	8500
71938	190	260	33	2	1	139	177	4.45	199	255	2	2	5000	7500
71940	200	280	38	2.1	1.1	150	210	7.1	212	268	2	1	4300	6000
71944	220	300	38	2.1	1.1	200	250	7.2	232	288	2	1	3800	5600
71948	240	320	38	2.1	1.1	203	285	8.37	252	308	2	1	3200	4800
71952	260	360	46	2.1	1.1	242	345	13.5	272	348	2	1	1300	1800
71956	280	380	46	2.1	1.1	226	337	15	292	368	2	1	1100	1600
71964	320	440	56	3	1.1	350	550	25.5	334	426	2.5	1	800	1000
71968	340	460	56	3	1.1	292	510	27.5	354	446	2.5	1	800	1000
71972	360	480	56	3	1.1	350	600	29					800	1000
71976	380	520	65	4	1.5	369	661.5	40.5	395	505	3	1	850	1200
71980	400	540	65	4	1.5	380.7	702	42	415	525	3	1	800	1100
71984	420	560	65	4	1.5	327	603	44.5	435	545	3	1	700	950
71988	440	600	74	4	3	456.3	936	61	455	585	3	1	750	1000
71992	460	620	74	4	1.5	456	936	58	475	605	3	1	750	900
719/500	530	670	78	5	2	498	1098	78	518	652	4	1	630	850
719/530	560	710	82	5	2	556	1206	92	558	692	4	1	1000	1500
719/560	600	750	85	5	2	533	1161	105	578	732	4	2	560	750
719/600	630	800	90	5	2	644	1557	125	618	782	4	2	900	1300
719/710	750	950	106	6	3	767	1980	195	733	927	5	2	800	1100
