Pendahuluan Bantalan Rol

Hal -hal yang perlu Anda ketahui tentang bantalan rol silang

Apa itu bantalan rol silang?

Bantalan rol silang adalah bantalan presisi tinggi yang direkayasa untuk mendukungbeban radial, aksial, dan momen secara bersamaan. Alih -alih pengaturan bola atau roller konvensional, ia menggunakan rol silindris yang diposisikan pada sudut kanan (90 derajat) satu sama lain antara cincin bagian dalam dan luar. Desain khas ini memberikan kekakuan dan akurasi yang luar biasa sambil menjaga keseluruhan struktur tetap kompak.

Fitur utama dari bantalan rol silang

1. Pengaturan roller ortogonal
   Rol silindris secara bergantian disejajarkan dalam arah tegak lurus, memungkinkan kekuatan didistribusikan secara merata dan seimbang di semua arah beban.
2. Kapasitas pembawa beban tinggi
   Tidak seperti bantalan bola yang mengandalkan kontak titik, bantalan rol silang menggunakan kontak saluran, memungkinkan mereka untuk menangani beban yang secara signifikan lebih tinggi.
3. Struktur yang kompak dan kaku:
   Terlepas dari konfigurasi rampingnya, bantalan ini memberikan kekakuan dan presisi rotasi yang luar biasa, membuatnya ideal untuk aplikasi di mana ruang terbatas.
4. Rotasi halus dan stabil
   Bimbingan rol yang dioptimalkan dan desain kandang mengurangi gesekan, memastikan kinerja yang konsisten dan bebas getaran bahkan di bawah persyaratan presisi yang menuntut.
5. Keserbagunaan:
   Bantalan roller tunggal silang dapat secara bersamaan mengelola beban radial, aksial, dan momen, mengurangi kebutuhan untuk beberapa komponen bantalan.



Jenis utama bantalan rol silang



Bantalan roller yang dilintasi dapat diklasifikasikan berdasarkan merekaDesain StrukturalDanpersyaratan aplikasi. Kategori utama meliputi:

Seri RA (cincin luar terpisah, cincin dalam terintegrasi, tipe thin-thin)

• Dibandingkan dengan seri rol silang lainnya, bantalan RA adalah profil ultra-tipis, ringan, desain hemat ruang.

Seri RB (cincin luar terpisah, cincin dalam terintegrasi)

• Cincin bagian dalam adalah one-piece, sedangkan cincin luar dibagi menjadi dua bagian.
• Ideal untuk aplikasi yang membutuhkan kekakuan tinggi dari cincin dalam, seperti poros berputar.

Seri CRB (cincin luar terpisah, cincin dalam terintegrasi)

• Dibandingkan dengan seri RA, bantalan CRB mudah dipasang, struktur yang lebih kuat, kekakuan tinggi.

SX Series (cincin luar terpisah, tipe berputar cincin dalam)

• Seri SX mirip dengan tipe RB, menampilkan cincin luar terpisah yang terdiri dari dua segmen yang diamankan oleh tiga cincin pengikat, sedangkan cincin bagian dalam adalah desain satu bagian. Struktur ini memberikan kekakuan yang tinggi dan kinerja yang stabil, membuat tipe SX sangat cocok untuk aplikasi yang menuntut akurasi rotasi tinggi dari cincin bagian dalam.

Seri XSU (Tipe Cincin Dalam/Luar Terpadu)

• Ada 2 jenis seri dimensi, rentang diameter seri XSU08 adalah φ130 ~ φ360mm, rentang diameter seri XSU14 adalah φ344 ~ φ1024mm.

Seri RU (tipe cincin bagian dalam/luar terintegrasi)

• Cincin bagian dalam dan luar dirancang sebagai struktur one-piece.
• Mudah dipasang secara langsung tanpa penyesuaian yang kompleks.
• Kekakuan tinggi dan akurasi rotasi.
• Cocok untuk aplikasi seperti tabel putar, mekanisme pengindeksan, dan penentuan posisi presisi.

Seri CRBH (cincin bagian dalam dan luar terintegrasi, bagian tipis)

• ItuCRBH Crossed Roller Bearingadalah jenis bantalan rol silang yang ringkas yang dirancang dengan cincin bagian dalam dan luar yang dibuat sebagai struktur one-piece. Rol diatur secara ortogonal dalam pola silang dan dipisahkan oleh spacer, memungkinkan bantalan untuk menangani beban radial, aksial, dan momen secara bersamaan dengan kekakuan tinggi.

Seri RE (Cincin Dalam Terpisah, Cincin Luar Terpadu)

• Cincin luar adalah one-piece, sedangkan cincin dalam terbelah.
• Lebih mudah untuk merakit rol dan kandang di dalam bantalan.
• Cocok saat kekakuan cincin luar yang tinggi diperlukan.

Seri XR (bantalan roller tapered silang)

• Fitur sudut kerucut besar dan geometri yang dioptimalkan untuk rentang maksimum dan desain kompak.
• Itu memberikanakurasi rotasi tinggi, Perlawanan momen miring yang kuat, Dankinerja berkecepatan tinggi, ideal untukTabel putar di pusat pemesinan vertikal, pabrik yang membosankan, dan mesin gerinda.



Parameter produk bantalan rol silang

Model RA/RB/CRB/SX

(Cincin luar yang dapat dipisahkan, Jenis untuk Rotasi Cincin Dalam)

produk
Model / tipe	Ra	RB	CRB	Sx
Fitur	Tipe ultral-tipis Model yang setara: Jenis CRBS	Model Dasar, Model Setara: Jenis CRB, Tipe NRXT	Model yang setara: Jenis RB	Bagian yang lebih kecil dari seri RB
Rentang Diameter Dalam (ID)	Φ50-φ200mm	Φ20-φ1250mm	Φ30-φ800mm	Φ70-φ500mm
Rentang Diameter Luar (OD)	Φ66-φ226mm	Φ36-φ1500mm	Φ55-φ1030mm	Φ90-φ620mm
Lebar (h)	8mm/13mm	8mm-110mm	10mm-100mm	10mm-56mm
Segel	Tipe Terbuka / Tertutup (UU Opsional)	Tipe Terbuka / Tertutup (UU Opsional)	Tipe Terbuka / Tertutup (UU Opsional)	Jenis terbuka
Nilai presisi	P5,P4,P2	P5,P4,P2	P5,P4,P2	P5,P4,P2
Bahan	GCR15/100CR6	GCR15/100CR6	GCR15/100CR6	GCR15/100CR6
Pembersihan radial	CC0, C0,	CC0, C0,	CC0, C0,	CC0, C0,
Perawatan permukaan	Lapisan anti-korosi: pengobatan oksida hitam, pengobatan fosfat	Lapisan anti-korosi: pengobatan oksida hitam, pengobatan fosfat	Lapisan anti-korosi: pengobatan oksida hitam, pengobatan fosfat	Lapisan anti-korosi: pengobatan oksida hitam, pengobatan fosfat
Suhu kerja	-20 derajat -80 derajat	-20 derajat -80 derajat	-20 derajat -80 derajat	-20 derajat -80 derajat



Parameter produk bantalan rol silang

Model RU/XSU/CRBH/XU

(Tipe cincin bagian dalam/luar terintegrasi,Baik untuk rotasi cincin dalam dan rotasi cincin luar)

produk
Model / tipe	Ru	Xsu	CRBH	Xu
Fitur	Dengan lubang pemasangan Jenis yang setara: tipe CRBF	Seri XSU08, Seri XSU14, dengan lubang pemasangan	Jenis Seri Ru yang kompak	Dengan lubang pemasangan
Rentang Diameter Dalam (ID)	Φ20-φ350mm	XSU08: φ130 ~ φ360mm; XSU14: φ344 ~ φ874mm	Φ20-φ250mm	Φ40-φ382mm
Rentang Diameter Luar (OD)	Φ70-φ540mm	XSU08: φ205 ~ φ435mm; XSU14: φ415 ~ φ945mm	Φ36-φ310mm	Φ112-φ646mm
Lebar (h)	12-45mm	XSU08: 25.4mm; XSU14: 56mm	8-25mm	22-86mm
Segel	Segel UU-NBR di kedua sisi	Segel UU-NBR di kedua sisi	Jenis Buka/ Jenis Penyegelan UU	Segel UU-NBR di kedua sisi
Nilai presisi	P5,P4,P2	P5,P4,P2	P5,P4,P2	P5,P4,P2
Bahan	GCR15/100CR6	GCR15/100CR6	GCR15/100CR6	GCR15/100CR6
Pembersihan radial	CC0, C0,	CC0, C0,	CC0, C0,	CC0, C0,
Perawatan permukaan	Lapisan anti-korosi: pengobatan oksida hitam, pengobatan fosfat	Lapisan anti-korosi: pengobatan oksida hitam, pengobatan fosfat	Lapisan anti-korosi: pengobatan oksida hitam, pengobatan fosfat	Lapisan anti-korosi: pengobatan oksida hitam, pengobatan fosfat
Suhu kerja	-20 derajat -80 derajat	-20 derajat -80 derajat	-20 derajat -80 derajat	-20 derajat -80 derajat



Parameter produk bantalan rol silang

Model RE Series (cincin bagian dalam terpisah, dengan cincin luar berputar)

produk
Fitur	ULANG
Rentang Diameter Dalam (ID)	Φ40-φ600mm
Rentang Diameter Luar (OD)	Φ65-φ700mm
Lebar (h)	10-40mm
Segel	Segel UU-NBR di kedua sisi
Nilai presisi	P5,P4,P2
Bahan	GCR15/100CR6
Pembersihan radial	CC0, C0,
Perawatan permukaan	Lapisan anti-korosi: Pengobatan oksida hitam, pengobatan fosfat
Suhu kerja	-20 derajat -80 derajat

Industri yang dilayani oleh bantalan roller yang dilintasi

Bantalan rol silang menampilkan struktur kompak yang mampu mendukungbeban radial, aksial, dan momen secara bersamaan. Desain kekakuan, presisi, dan hemat ruang yang tinggi membuat mereka sangat diperlukan di berbagai industri.

1. Alat mesin

Di pusat pemesinan CNC, tabel putar, mesin pengindeksan, dan kepala spindel, bantalan rol yang disilangkan memberikan rotasi yang halus, akurasi posisi yang sangat baik, dan masa pakai yang diperpanjang.

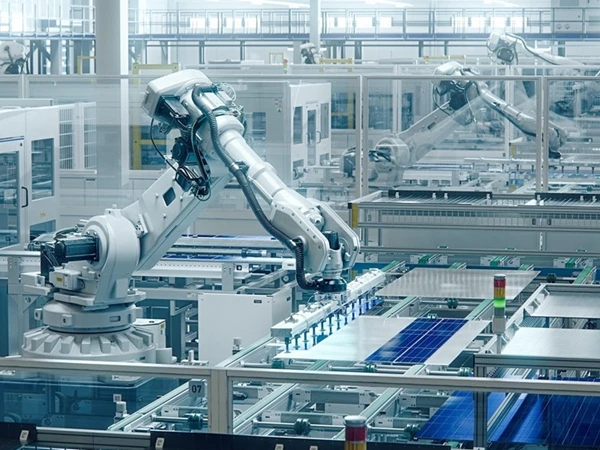

2. Robotika & Otomatisasi

Sambungan robot, lengan, dan sistem penentuan posisi presisi mendapat manfaat dari kapasitas beban tinggi dan desain kompaknya, memastikan stabilitas dan efisiensi dalam lingkungan produksi otomatis.

3. Peralatan Medis

Dari pemindai CT hingga robot bedah dan sistem pencitraan, bantalan ini menjamin rotasi dan keandalan yang tepat, yang sangat penting untuk keselamatan pasien dan akurasi medis.

4. Aerospace & Defense

Antena radar, sistem komunikasi satelit, simulator penerbangan, dan menara senjata menuntut bantalan dengan kekakuan dan presisi yang luar biasa, menjadikan bantalan rol yang disilangkan sebagai pilihan yang disukai.

5. Semikonduktor & Elektronik

Peralatan penanganan wafer, mesin produksi LCD/LED, dan instrumen pengukuran mengandalkan gerakannya yang halus dan akurasi tinggi untuk memenuhi persyaratan operasi skala mikro.

6. Instrumen Pengukuran Presisi

Koordinat mesin pengukur (CMM), perangkat optik, dan turntable presisi tinggi menggunakan bantalan rol silang untuk akurasi superior dan kekakuannya dalam aplikasi pengujian sensitif.

7. Energi & Transportasi

Turbin angin yaw dan drive pitch, bogies kereta api, dan sistem navigasi laut bergantung pada daya tahan dan kekuatan bantalan beban dari bantalan rol silang untuk memastikan kinerja jangka panjang.

Permintaan Penawaran



Skenario aplikasi roller bearing silang



Bantalan rol silang banyak digunakan dalam industri yang membutuhkanpresisi tinggi, desain kompak, dan kapasitas beban yang kuat.

Alat mesin

Otomatisasi Industri

Peralatan medis

Aerospace dan pertahanan

Semikonduktor

Pengukuran presisi

Alat mesin

Semikonduktor & elektronik

Mengapa bantalan rol silang sangat ideal untuk meja putar CNC?



Bantalan rol silang adalah komponen utama dalam tabel putar CNC dan peralatan mesin presisi lainnya, yang dirancang untuk mengirimkankekakuan, akurasi tinggi, dan umur layanan yang panjangdalam bentuk kompak.

1. Keuntungan utama

• Akurasi & kekakuan tinggi-Desain rol ortogonal meminimalkan runout, memungkinkan akurasi penentuan posisi level mikron.
• Struktur kompak-Penampang ramping memberikan kapasitas beban tinggi sambil menghemat ruang pemasangan yang berharga.
• Resistansi muatan momen- Kinerja yang sangat baik di bawah momen miring yang berat, ideal untuk mesin bubut vertikal dan mesin gerinda.
• Rotasi berkecepatan tinggi yang halus- Geometri yang dioptimalkan memastikan stabilitas dan akurasi pada kecepatan spindel tinggi.



2. Sorotan teknis

• Opsi Preload- Preload ringan, sedang, atau berat untuk menyeimbangkan kekakuan dan kontrol gerak.
• Pilihan izin- Nol atau izin negatif untuk posisi putar yang tepat.
• Sistem Pelumasan-Gemuk atau pelumasan minyak panjang mengurangi waktu henti perawatan.
• Perlindungan penyegelan- Efektif terhadap debu, pendingin, dan cairan pemotongan di lingkungan pemesinan yang keras.



3. Fitur bernilai tambah

• Perawatan permukaan-Oksida hitam dan pelapis lainnya meningkatkan ketahanan anti-rust dan keausan.
• Opsi material-Stainless steel atau rol keramik hibrida untuk aplikasi yang menuntut atau berkecepatan tinggi.
• Solusi khusus- Bantalan yang direkayasa untuk tabel putar besar, unit pengindeksan kompak, atau peralatan otomatisasi khusus.

Apa saja produsen terkenal dari bantalan roller silang?



Tedin Bearing terkenal dengan layanan purna jual yang sangat berkualitas dan andal, mendapatkan pengakuan luas di seluruh dunia dan menonjol di antara perusahaan domestik dan internasional.

Permintaan Penawaran

Masalah industri apa yang dipecahkan oleh bantalan rol?



Industri modern menuntut tingkat yang lebih tinggidesain presisi, keandalan, dan kompakdalam peralatan mereka. Bantalan rol yang disilangkan dirancang untuk mengatasi tantangan ini di berbagai aplikasi.

Kendala Ruang dalam Mesin Kompak

Lengan robot, perangkat medis, dan instrumen presisi sering beroperasi dalam ruang yang sangat terbatas. Bantalan roller yang disilang memberikan kapasitas beban tinggi dan kekakuan dalam profil ramping, menjadikannya solusi ideal di mana setiap milimeter diperhitungkan.

Menangani beban multi-directional

Tabel putar, sistem dirgantara, dan mesin industri berat terpapar beban radial, aksial, dan momen gabungan. Bantalan roller yang dilintasi dapat mendukung semua ini secara bersamaan, menghilangkan kebutuhan untuk beberapa jenis bantalan dan menyederhanakan desain sistem.

Menjaga akurasi di bawah tekanan

Dalam industri seperti semikonduktor, optik, dan metrologi, bahkan getaran kecil atau guncangan dapat membahayakan akurasi. Struktur kaku bantalan rol yang disilang meminimalkan defleksi dan runout, memastikan presisi yang konsisten dan gerakan halus.

Mengurangi perawatan dan waktu henti

Operasi kontinu sangat penting di lingkungan industri. Dengan konstruksi yang tahan lama dan masa pakai yang panjang di bawah beban yang menuntut, bantalan rol yang melintasi mengurangi risiko kegagalan yang tidak terduga, menurunkan biaya perawatan dan waktu henti.

Memastikan stabilitas dalam kondisi yang keras

Aplikasi seperti turbin angin, sistem navigasi laut, dan mesin konstruksi membutuhkan komponen yang dapat menahan guncangan, kekuatan miring, dan getaran. Bantalan roller yang dilintasi memberikan stabilitas dan keandalan yang diperlukan dalam kondisi yang menantang ini.

Perakitan yang disederhanakan

Banyak jenis bantalan rol silang menampilkan lubang pemasangan langsung di cincin bagian dalam dan luar. Desain ini memungkinkan pemasangan yang cepat dan aman, meningkatkan efisiensi dalam perakitan dan pemeliharaan peralatan.

Bagaimana memilih izin bantalan rol silang?

Pembersihan bantalan roller silang memainkan peran penting dalam kinerjanya, secara langsung mempengaruhi akurasi, kekakuan, dan masa pakai. Clearance biasanya diukur dengan pengukur dial dan umumnya dibagi menjadi dua kategori utama:

• Izin negatif(preload)
• Izin positif, yang dapat diklasifikasikan sebagai izin kecil atau besar

Kurangnya standar terpadu

Tidak seperti beberapa jenis bantalan lainnya, saat ini tidak ada standar global untuk mendefinisikan izin dalam bantalan roller silang. Sebaliknya, produsen menggunakan sistem klasifikasi mereka sendiri, terutama untuk jarak radial dan aksial.

• THK (RU, RB, RE Seri):Clearance ditentukan dalam tiga level -CC0 / C0 / C1, denganCC0 mewakili izin negatif.
• IKO (CRBF, CRB, Seri CRBH):Izin dibagi menjadiT1 / C1 / C2, denganT1 sesuai dengan izin negatif.

Pentingnya pemilihan izin yang tepat

Memilih izin yang benar tergantung pada persyaratan aplikasi:

• Clearance negatif (preload):Digunakan ketika akurasi kekakuan dan penentuan posisi tinggi diperlukan, seperti pada tabel putar CNC atau peralatan pengukur.
• Izin positif kecil:Cocok untuk aplikasi yang membutuhkan gerakan halus pada beban sedang.
• Izin positif besar:Diterapkan di mana ekspansi termal atau pemuatan berat harus ditampung.

Inspeksi dan penyesuaian secara teratur

Selama operasi, izin harus diperiksa secara berkala. Jika jarak bebas menjadi terlalu besar, akurasi dapat menurun dan getaran dapat meningkat. Jika terlalu ketat, gesekan dan pembangkitan panas dapat menyebabkan kegagalan dini. Penyesuaian tepat waktu membantu menjaga kinerja, mencegah kerusakan mesin, dan mengurangi risiko kerusakan peralatan.

Bagaimana bahan bantalan mempengaruhi kinerja bantalan rol?

Kinerja bantalan roller silang terkait erat dengan bahan yang digunakan dalam konstruksinya. Pemilihan material menentukan sifat kritis seperti kekerasan, ketahanan aus, ketangguhan, perlindungan korosi, dan stabilitas dimensi. Faktor -faktor ini secara langsung mempengaruhi masa pakai, keakuratan, dan keandalan dalam menuntut aplikasi.

1. Kekerasan dan ketahanan aus

• Baja bantalan krom:Bahan yang paling umum, menawarkan kekerasan yang sangat baik dan ketahanan aus untuk aplikasi dengan beban dan kecepatan tinggi.
• Baja krom tinggi karbon:Memberikan kekerasan dan daya tahan yang lebih tinggi, membuatnya cocok untuk bantalan tugas berat dan berkecepatan tinggi.
• Baja karburasi:Membuat lapisan permukaan yang dikeraskan dengan ketahanan aus yang baik dan kekuatan dampak, ideal untuk bantalan yang terpapar beban kejut.
• Keramik:Ringan, sangat keras, dan dengan gesekan yang sangat rendah, keramik lebih disukai dalam aplikasi berkecepatan tinggi dan gesekan rendah.

2. Batas dan ketangguhan elastis

• Batas elastis:Batas elastis yang lebih tinggi mencegah deformasi permanen balap dan rol di bawah tekanan kontak yang berat.
• Kekerasan:Memastikan bantalan dapat menahan beban dampak dan guncangan tanpa retak atau pecah selama operasi.

3. Resistensi korosi dan sifat anti-rust

• Stainless Steel:Menawarkan resistensi korosi yang unggul, membuatnya ideal untuk digunakan dalam pengolahan makanan, peralatan medis, dan industri kimia.
• Perlindungan Anti-Rust:Penting untuk penyimpanan dan penggunaan di lingkungan yang lembab atau korosif untuk mempertahankan kinerja dan memperluas masa pakai.

4. Sifat material kritis lainnya

• Stabilitas dimensi:Memastikan presisi yang konsisten dan rotasi yang akurat, bahkan di bawah fluktuasi suhu.
• Kekuatan Mekanik:Kandang bantalan harus mempertahankan kekuatan dan kekakuan untuk mendukung rol di bawah kekuatan dinamis.
• Machinability:Bahan harus memungkinkan pemotongan, penggilingan, dan perlakuan panas yang tepat untuk mencapai toleransi yang diperlukan.

Ringkasan

Memilih materi yang tepat sangat penting untuk mencapai kinerja presisi tinggi yang tahan lama dalam bantalan roller silang. Pilihan yang benar meningkatkan daya tahan, mengurangi pemeliharaan, dan memastikan stabilitas dalam aplikasi seperti gearbox, tabel putar CNC, mesin berkecepatan tinggi, dan sistem otomatisasi industri.

Siapa kita?

Tedin adalah aProdusen dan Pemasok Bantalan Presisi Tepercaya, berspesialisasi dalamBantalan rol, bantalan bagian tipis, dan bantalan rol yang meruncing. Kami menyediakansolusi bantalan presisi tinggi dan tahan lamauntuk industri termasukPeralatan mesin, robotika, kedirgantaraan, dan otomatisasi industri.
