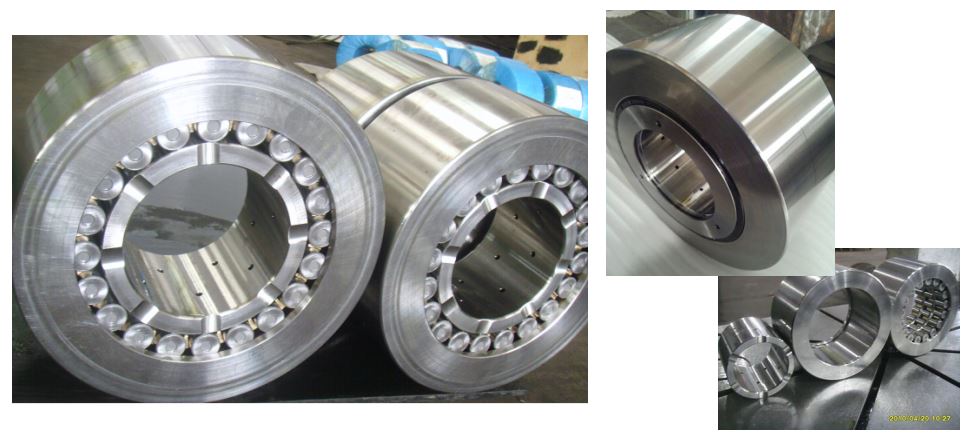

Bantalan Sendzimir atau Bantalan Z-mill
Karakteristik Bantalan Sendzimir Mill:
1. Beban kerja berat:
Tekanan unit bantalan rol pendukung adalah 2-4 kali lebih tinggi daripada bantalan serbaguna.
Nilai PV (hasil kali tekanan unit bantalan dan kecepatan linier) adalah 3-20 kali lipat dari bantalan biasa.
2. Kondisi kerja yang buruk:
Ada percikan oksidasi selama pendinginan gulungan.
Pelumas pengolah tidak dapat dicampur dengan pelumas bantalan, dan ada persyaratan yang lebih tinggi untuk segel bantalan.
3. Persyaratan tinggi untuk presisi manufaktur bantalan:
Akurasi rotasi bearing harus mencapai P4.
Perbedaan ketinggian antarmuka semua bantalan pada poros yang sama ≤ 0,005mm.
Perbedaan antara ketebalan dinding bantalan yang berdekatan≤0.002mm.
Mode kegagalan bantalan Sendzimir:

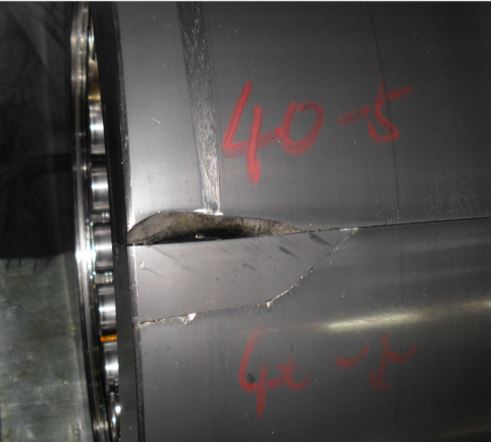

1. Fraktur Cincin Luar:
Momen lentur jalur balap bagian dalam akan dihasilkan oleh gaya lokal pada diameter luar bantalan rol pendukung. Jika kekuatan lingkar luar tidak cukup, seringkali hal tersebut menyebabkan lingkar luar putus.

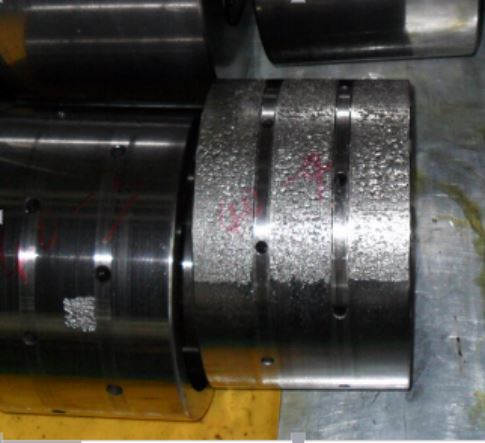

2. Penyesuaian dan pemeliharaan gulungan yang tidak tepat:
Karena posisi pemasangan dan toleransi bantalan yang berbeda, gaya bantalan tidak rata, dan cincin luar bantalan mudah aus, yang mengarah ke ceruk garis poros gulungan kerja dan cacat pelat tipis yang digulung. Oleh karena itu, perlu menyesuaikan defleksi poros rol pendukung untuk mengimbangi bantalan. Dengan gaya maksimum dan beban berlebih yang mudah, ini menghasilkan peningkatan keausan internal bantalan.
TEDIN memiliki sistem kontrol produksi yang ketat:
1. Bahan Baku: TEDIN menggunakan bahan baku impor TIMKEN 3311& 4320 untuk bantalan sendzimir. Dibandingkan dengan baja karburasi internal, bahan impor memiliki kemurnian komposisi kimia yang lebih tinggi.
2. Proses Penempaan: Penempaan dipanaskan oleh tungku yang dikontrol suhu, dan berkali-kali diameter dermaga dan ditarik dingin, yang membuat distribusi arus internal cincin tempa lebih seragam dan kristal lebih baik.
3. Proses Perlakuan Panas: Kami menerapkan tungku perlakuan panas AICHELIN, yang tidak berbeda dari teknologi perlakuan panas asing. Secara efektif dapat memastikan bagian bantalan tanpa oksidasi, tingkat kualitas perlakuan panas dan keandalan dan stabilitas tinggi struktur metalografi selama proses perlakuan panas.
4. Kontrol Kualitas: TEDIN memiliki jalur produksi rol bantalan sendiri. Rol dapat diproduksi dengan kurva logaritmik, yang dapat mengurangi konsentrasi tegangan pada tepi rol bantalan. Ini secara efektif meningkatkan masa pakai bantalan pabrik sendzimir.
Kasus sukses umum:
Kasus I:

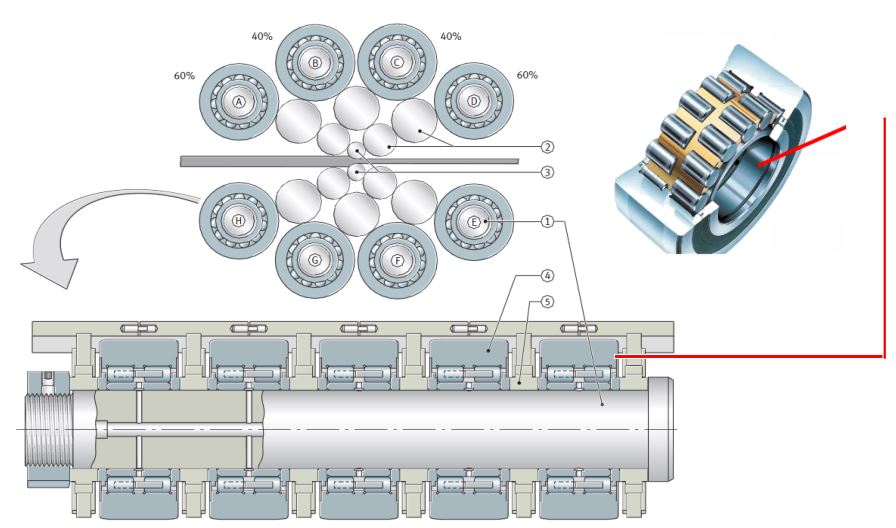

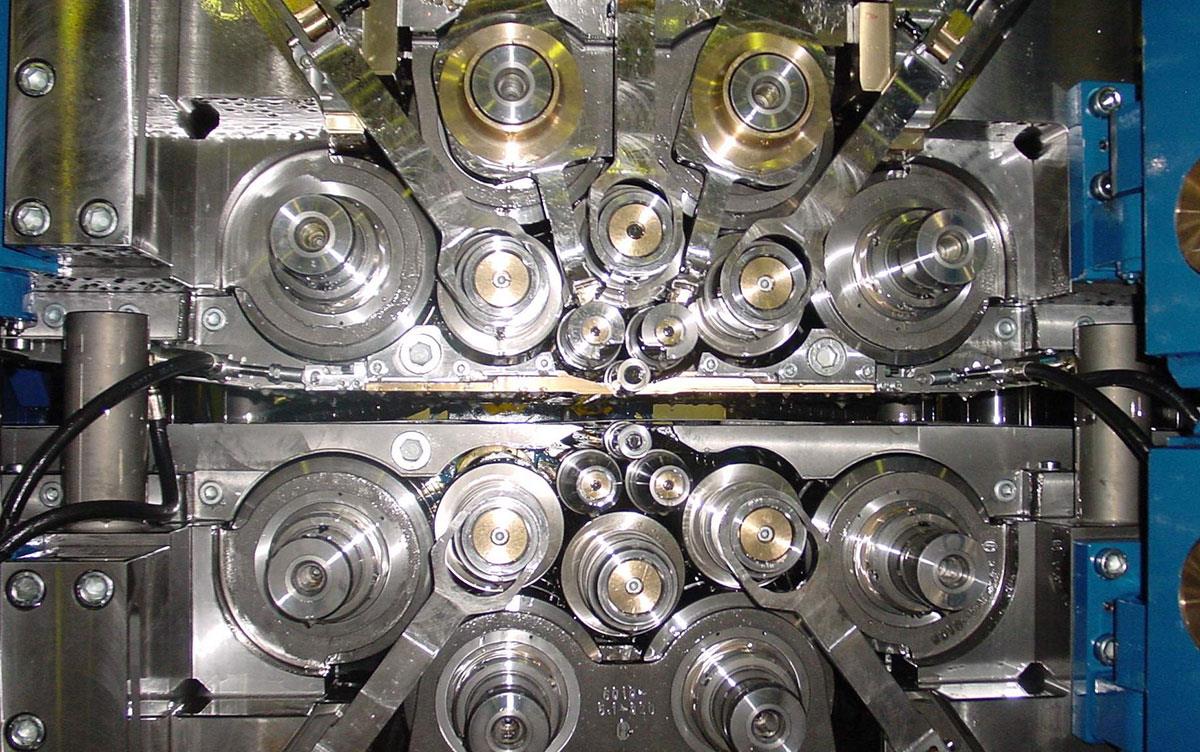

Pabrik sendzimir (Z-mill): 20 pabrik penggilingan dingin tinggi untuk strip baja.
Jenis bantalan yang diterapkan: NNCF3680181X （tipe tertutup),NNCF2660168X（tipe tertutup）
Pabrik penggilingan untuk jenis baja: baja paduan, baja tahan karat, tembaga berilium, dll.
Gulungan kerja ： Φ45 ~ 50 × 550 mm
Lebar kosong: 300 ~ 450 mm
Ketebalan kosong:<>
Kecepatan bergulir ：< 420m="">
Ketegangan melingkar: 2.5 ~ 100KN
Tekanan Bergulir ：<>
Kasus 2:
Pabrik Sendzimir (Z-mill): 12 pabrik penggilingan dingin tinggi untuk strip baja.
Jenis bantalan yang diterapkan: NNCF43110205X （tipe tertutup),NNCF3680171X （tipe tertutup),NNCF3680224X（tipe tertutup）
Jenis baja bergulir: Baja Karbon 、 Baja silikon non-orientasi 、 Baja silikon berorientasi, dll.
Gulungan kerja ： Φ150 ~ 140mm × 1450 mm
Lebar kosong: 900 ~ 1350 mm
Ketebalan kosong:< 3,5="">
Kecepatan bergulir ：< 750m="">
Ketegangan melingkar ： ≤300KN
Tekanan Bergulir ：<>
